L'espansione della RAM con moduli DDR4 RDIMM standard non funziona - i moduli di
phs memory si dimostrano affidabili nei test e, con il nostro
progetto overRAMing, consentono di raggiungere persino 128GB.
La Synology RackStation RS1626xs+ è un potente sistema NAS per aziende fornito con un modulo di memoria da 16GB installato in fabbrica. Chi desidera aumentare le prestazioni del sistema - ad esempio per macchine virtuali complesse, database di grandi dimensioni o applicazioni di multitasking intensivo - dovrà necessariamente espandere la memoria. È proprio qui che molti utenti incontrano un problema: i moduli DDR4 RDIMM standard non vengono riconosciuti dal sistema. Con questi moduli installati, il dispositivo non si avvia più.
Abbiamo risolto questo problema utilizzando moduli RAM phs memory appositamente qualificati e testati, verificandoli sulla RackStation RS1626xs+. Passo dopo passo, la memoria è stata inizialmente espansa fino a 64GB (capacità massima di RAM secondo le specifiche del produttore). Nell'ambito del nostro progetto overRAMing è stata inoltre dimostrata una compatibilità del 100% con 128GB (4x 32GB).
Il problema: i moduli RDIMM standard non funzionano
La RS1626xs+ richiede moduli Registered DIMM (RDIMM) specifici per l'espansione della memoria. Tuttavia, nella pratica, i comuni moduli DDR4 RDIMM disponibili in commercio non vengono riconosciuti dal sistema NAS, nonostante le specifiche tecniche siano compatibili sulla carta, impedendo così il corretto avvio del sistema.
La nostra soluzione: un modulo RAM appositamente qualificato e testato
Grazie alla nostra esperienza tecnica nel settore della memoria, abbiamo qualificato appositamente un modulo DDR4 RDIMM da 16GB del nostro marchio phs memory per la Synology RackStation RS1626xs+. Dopo aver superato con successo i test di compatibilità direttamente sul dispositivo, il modulo è stato approvato. I moduli sono stati riconosciuti dal sistema in modo affidabile.
Un ulteriore vantaggio pratico: durante l'espansione della memoria non è necessario rimuovere il modulo originale installato in fabbrica. I nostri moduli phs memory funzionano perfettamente insieme al modulo originale, consentendovi di espandere facilmente i 16GB di RAM installati di serie.
Espansione della memoria passo dopo passo (fino a 64GB)
La RackStation RS1626xs+ dispone di quattro slot di memoria sulla scheda madre: due slot bianchi e due slot neri. L'ordine di installazione dei moduli è fondamentale per garantire il corretto funzionamento.
Importante avviso di sicurezza: I moduli devono essere installati o sostituiti esclusivamente con il dispositivo spento e scollegato dall'alimentazione.
Configurazione iniziale: 16GB
Il modulo da 16GB installato in fabbrica è inserito nello slot - CH A DIMM 1 slot bianco.
Passo 1 - Espansione a 32GB
Un secondo modulo phs memory da 16GB viene installato nello slot CH B DIMM 1 (secondo slot bianco). Dopo l'accensione del dispositivo, l'inizializzazione viene eseguita automaticamente: il LED verde lampeggia, le ventole aumentano brevemente la velocità e dopo circa 40 secondi tutti i LED rimangono accesi in modo permanente. Un segnale acustico di conferma indica l'avvio corretto. Nel pannello di controllo vengono ora visualizzati 32GB di memoria.
Passo 2 - Espansione a 48GB
Per il successivo passaggio di espansione, la scelta dello slot corretto è fondamentale: il terzo modulo da 16GB deve essere installato nello slot CH A DIMM 2 (primo slot nero).

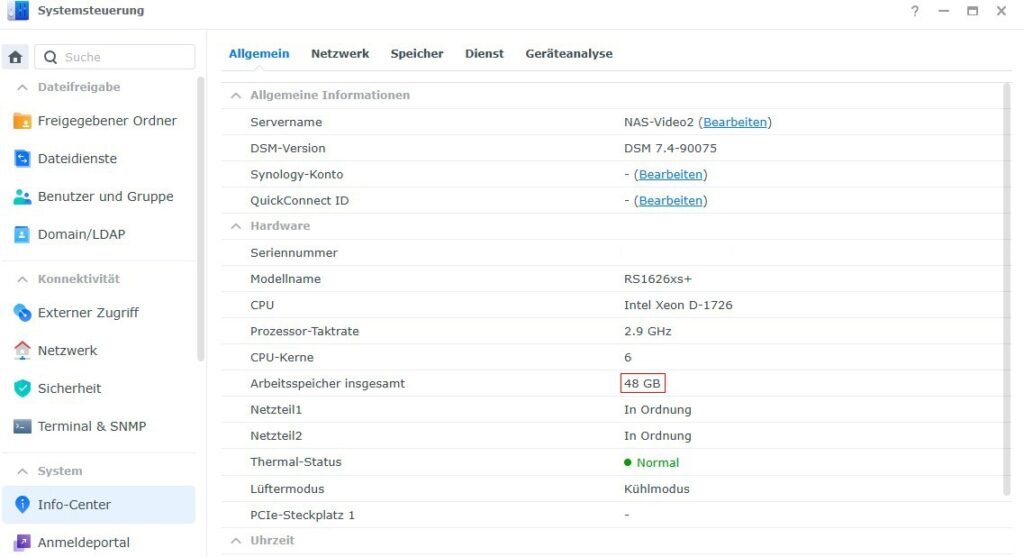

Con una configurazione corretta dei moduli, l'inizializzazione procede senza problemi, ma questa volta richiede circa 130 secondi fino al segnale acustico di conferma. Successivamente, il pannello di controllo mostra 48GB.
Passo 3 - Espansione a 64GB (specifiche del produttore)

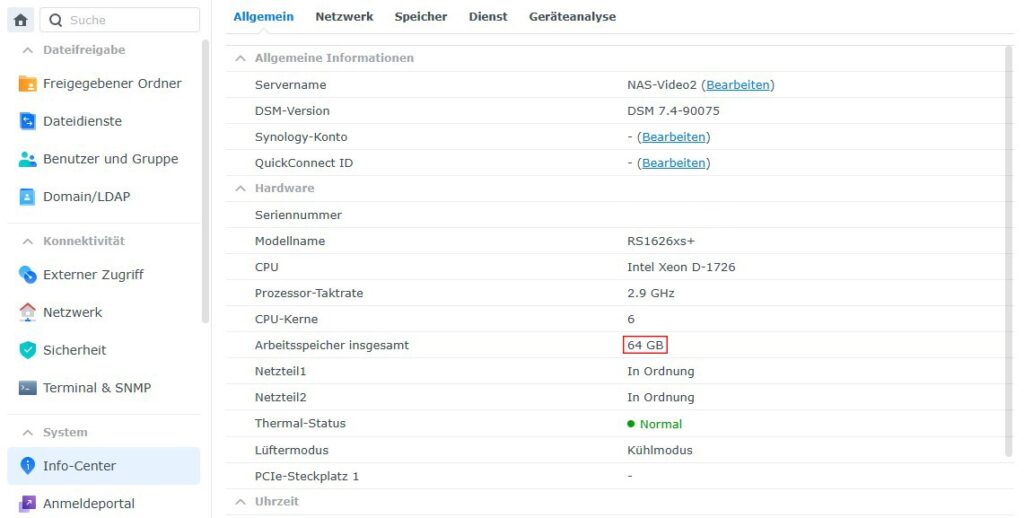

Il quarto e ultimo modulo RAM da 16GB viene installato nello slot libero rimanente - CH B DIMM 2 (nero), completando così l'espansione massima a 64GB indicata dal produttore. Dopo circa 150 secondi anche questa procedura è completata. La RackStation funziona in modo stabile e utilizza i 64GB di memoria installati (4x 16GB). Il pannello di controllo conferma il massimo di 64GB secondo la scheda tecnica.
Synology Rackstation RS1626xs+ - overRAMing
Tuttavia, il nostro test non era ancora terminato. Le indicazioni dei produttori sulla quantità massima di memoria non mostrano sempre ciò che è realmente possibile dal punto di vista tecnico. È proprio questo l'obiettivo del nostro progetto overRAMing: i nostri esperti di memoria verificano, indipendentemente dalle schede tecniche ufficiali, quanta RAM un dispositivo sia effettivamente in grado di gestire. Un modulo riceve la certificazione overRAMing solo quando è stato dimostrato che consente di raggiungere una capacità totale superiore a quella indicata dal produttore del dispositivo e che l'intera memoria viene utilizzata in modo affidabile dal sistema.
Maggiori informazioni sul tema overRAMing sono disponibili qui.
Per la Synology RackStation RS1626xs+, Synology indica ufficialmente nella scheda tecnica un massimo di 64GB di memoria. Nell'ambito del nostro progetto overRAMing, abbiamo tuttavia testato il dispositivo anche con quattro moduli Registered DDR4 da 32GB del nostro marchio phs memory.

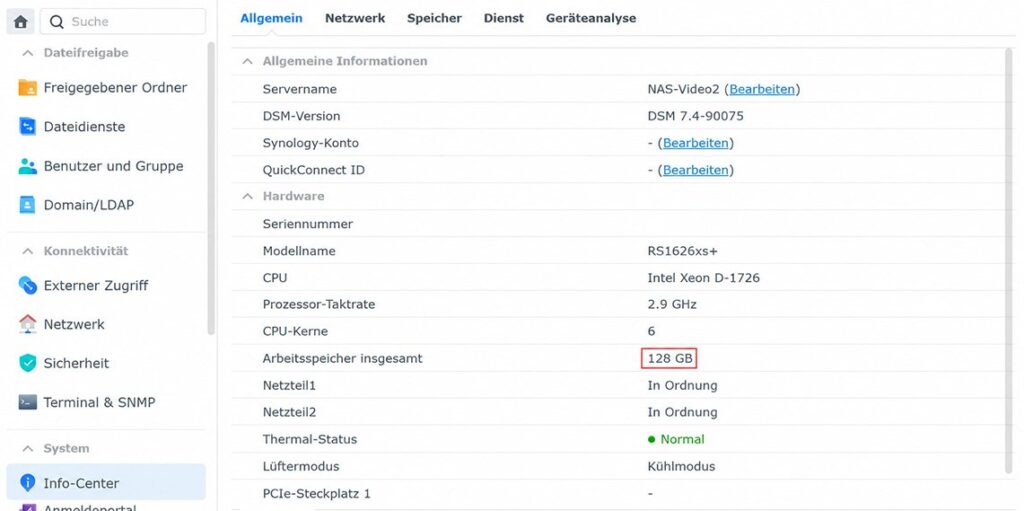

Il risultato: Il sistema funziona in modo completamente stabile e affidabile con un totale di 128GB di memoria - il doppio della capacità indicata dal produttore. Il pannello di controllo riconosce completamente i 128GB installati. In questo modo l'overRAMing per la RS1626xs+ è stato dimostrato con successo.
Inoltre, abbiamo testato tutte le configurazioni miste con il modulo da 16GB installato in fabbrica e uno, due o tre moduli phs memory aggiuntivi da 32GB. Tutte le combinazioni sono state riconosciute dal sistema senza errori e hanno funzionato in modo affidabile.
Pertanto, nella RS1626xs+ con moduli da 32GB, la combinazione di moduli con capacità diverse non presenta alcun problema.

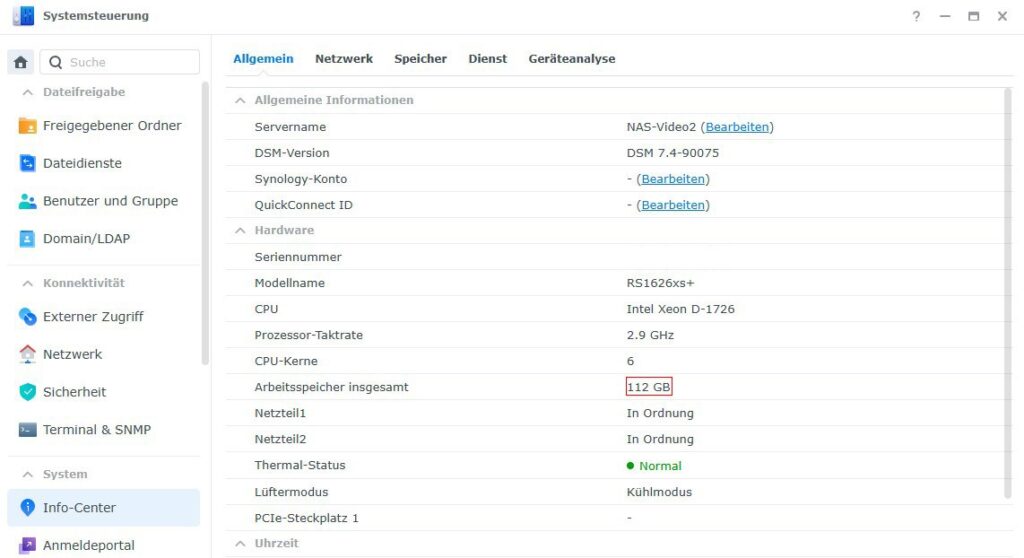

In pratica, questo significa che chi desidera continuare a utilizzare il modulo RAM da 16GB installato in fabbrica può espandere il sistema fino a 112GB di memoria con un "kit da tre moduli" composto da 3x moduli phs memory da 32GB. Per l'espansione completa a 128GB, tutti e quattro gli slot vengono equipaggiati con moduli da 32GB e il modulo originale viene sostituito.
La Synology RackStation RS1626xs+ soddisfa quindi i criteri del nostro progetto overRAMing ed è stata inserita nell'elenco dei dispositivi overRAMing.
Panoramica: espansione standard con moduli da 16GB
| Livello di espansione | Memoria totale | Slot occupato aggiuntivamente |
| Configurazione di fabbrica | 16GB (1x 16GB) | CH A DIMM 1 (bianco) |
| Passo 1 | 32GB (2x 16GB) | CH B DIMM 1 (bianco) |
| Passo 2 | 48GB (3x 16GB) | CH A DIMM 2 (nero) |
| Passo 3 | 64GB (4x 16GB) | CH B DIMM 2 (nero) |
Panoramica: configurazioni overRAMing con moduli da 32GB
| Configurazione | Memoria totale | Stato |
| Modulo di fabbrica 16GB + 1x 32GB | 48GB | Testato con successo |
| Modulo di fabbrica 16GB + 2x 32GB | 80GB | Testato con successo |
| Modulo di fabbrica 16GB + 3x 32GB | 112GB | Testato con successo (overRAMing) |
| 4x 32GB (modulo di fabbrica sostituito) | 128GB | Testato con successo (massimo overRAMing) |
Video di installazione
Abbiamo inoltre documentato l'intero processo di espansione della memoria in un video di installazione. Nel video viene mostrata passo dopo passo l'apertura del case e l'installazione dei quattro slot di memoria nella corretta sequenza.
➜ Vai al video di installazione: https://www.youtube.com/watch?v=wxKPoS6aeUQ
Adatto anche ai modelli gemelli RS4826xs+ e RS6426xs+
La Synology RS1626xs+ non è l'unico dispositivo della serie Synology XS-Plus a beneficiare delle nostre soluzioni di memoria testate: anche i nuovi modelli gemelli Synology RackStation RS4826xs+ e Synology RackStation RS6426xs+ si basano sulla stessa piattaforma e possono essere espansi con i nostri moduli phs memory DDR4 RDIMM.
Importante da sapere: Entrambi i modelli dispongono di sei slot di memoria invece di quattro e sono indicati ufficialmente da Synology con un massimo di 96GB di memoria (invece dei 64GB della RS1626xs+). Pertanto, l'ordine degli slot e la logica di installazione differiscono dalle istruzioni descritte in questa guida.
Synology RackStation RS1626xs+
Synology RackStation RS4826xs+
Synology RackStation RS6426xs+
Conclusione
La Synology RackStation RS1626xs+ può essere espansa in modo semplice e affidabile ben oltre le specifiche del produttore con il modulo RAM corretto: invece dei 64GB ufficialmente indicati, grazie al nostro progetto overRAMing sono possibili fino a 128GB di memoria. Con i nostri moduli phs memory DDR4 RDIMM da 16GB e 32GB, appositamente qualificati e testati con successo, è possibile evitare problemi di compatibilità, poiché i moduli DDR4 RDIMM standard disponibili in commercio non funzionano su questo dispositivo.
Durante l'espansione è sufficiente prestare attenzione al corretto ordine di installazione negli slot per garantire un funzionamento senza problemi.
